Elektrofiltr, który utrzymuje swoją skuteczność w czasie. Zaprojektowany do realnej eksploatacji — z łatwym dostępem, kontrolą pracy i możliwością szybkiego czyszczenia. W 100% polski produkt, stworzony z myślą o rzeczywistych warunkach pracy.
Bezinwazyjny montaż
W przeciwieństwie do wielu standardowych rozwiązań, elektrofiltr utrzymuje wysoką skuteczność dzięki łatwemu serwisowi i prostemu czyszczeniu. Zaawansowany sterownik na bieżąco kontroluje napięcie i prąd modułu ESP, zapewniając stabilne warunki pracy. Gwarantuje to stałą wydajność filtracji i niezawodność nawet przy intensywnej eksploatacji.
Serwis bez demontażu instalacji
Łatwy serwis elektrofiltra, dzięki wyjmowanemu wkładowi osadczemu, zapewnia szybkie czyszczenie elektrod i pozwala utrzymać niezmiennie wysoką skuteczność filtracji spalin.

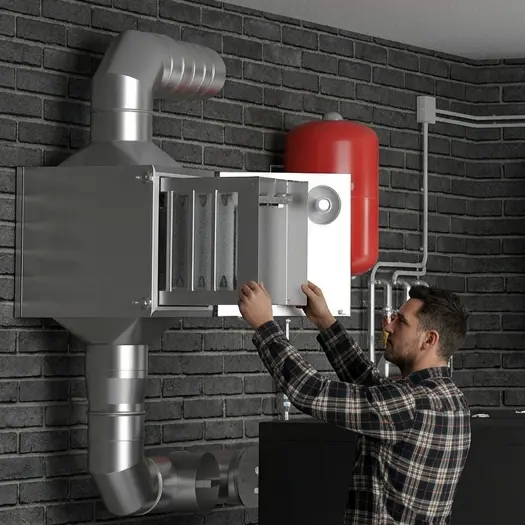

Wyjmowany moduł elektrofiltra

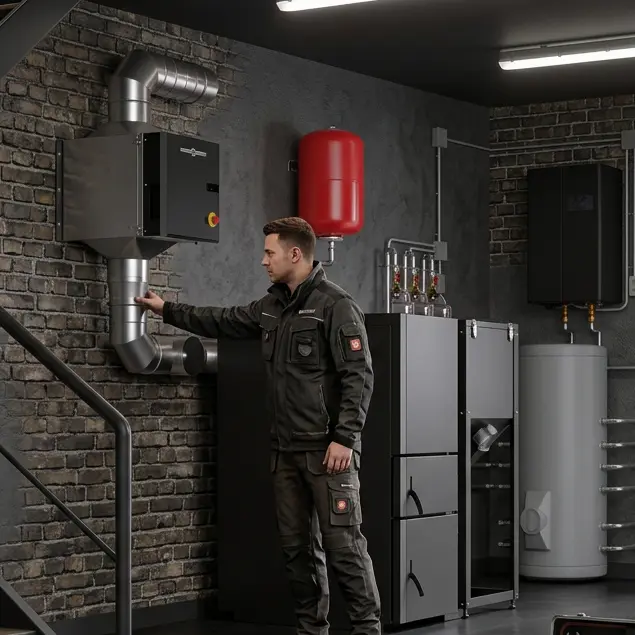

Pełny dostęp serwisowy z poziomu kotłowni, bez pracy na kominie, z automatycznym odłączeniem zasilania HV po otwarciu drzwiczek – szybka obsługa i bezpieczny serwis urządzenia.

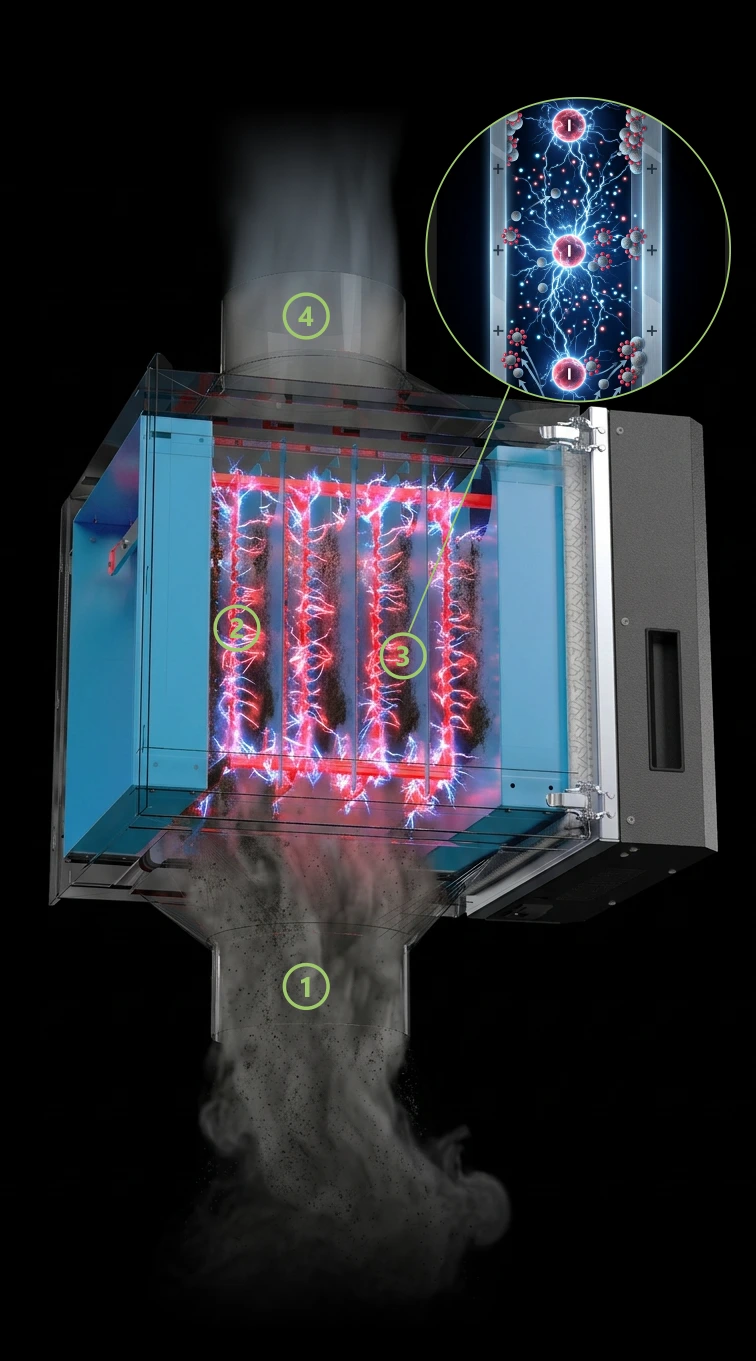

2. W centralnej części urządzenia elektrody koronowe wytwarzają kontrolowane pole elektrostatyczne wysokiego napięcia. W jego obszarze cząsteczki gazu ulegają jonizacji, a drobiny pyłu zawarte w spalinach otrzymują ładunek elektryczny.
4. Po przejściu przez strefę elektrostatycznego oczyszczania spaliny opuszczają elektrofiltr praktycznie wolne od pyłów zawieszonych. Efekt to wyraźnie ograniczona emisja z komina, czystsze powietrze i bardziej ekologiczna praca instalacji.
3. Naładowane cząstki pyłu zostają przyciągnięte do elektrod osadczych, gdzie osadzają się na ich powierzchni. Dzięki temu nawet bardzo drobne frakcje pyłów, które normalnie trafiłyby do atmosfery, zostają skutecznie zatrzymane.
1. Spaliny z kotła trafiają do elektrofiltra przez króciec wlotowy
Zasada działania
ESP-MOD-S Zaawansowane systemy redukcji emisji pyłów
Porównanie rozwiązań
W wielu rozwiązaniach rynkowych problemem nie jest brak technologii, ale brak realnej możliwości jej obsługi. Elektrofiltr ESP-MOD-S został zaprojektowany tak, aby użytkownik mógł go łatwo i regularnie serwisować, co bezpośrednio przekłada się na rzeczywistą skuteczność filtracji.
Obszar
- Dostęp serwisowy
- Czyszczenie
- Moduł filtracyjny
- Czas serwisu
- Regularność obsługi
- Stabilność skuteczności
- Kontrola pracy
- Wyłącznik bezpieczeństwa
- Bezpieczeństwo
- Integracja systemowa
Typowe rozwiązania kominowe
- dostęp w kominie / na dachu
- utrudnione, często odkładane
- brak dostępu lub ograniczony
- długi, wymagający przygotowania
- często pomijana przez użytkownika
- spadek wraz z zabrudzeniem
- ograniczona lub brak
- brak
- brak integracji bezpieczeństwa
- rzadko dostępna
Elektrofiltr ESP-MOD-S
- z poziomu kotłowni
- szybkie, bez demontażu
- wyjmowany wkład ESP
- kilka minut
- realna w praktyce
- utrzymywana w czasie
- sterownik + monitoring parametrów
- w standardzie
- czujnik CO + diagnostyka
- Modbus RTU
Trwała i uproszczona konstrukcja
- brak klasycznych elementów skręcanych w module ESP (śruby, tuleje, dystanse)
- wysoka stabilność mechaniczna i geometryczna układu elektrod
- ograniczenie ryzyka luzowania i rozregulowania w trakcie eksploatacji

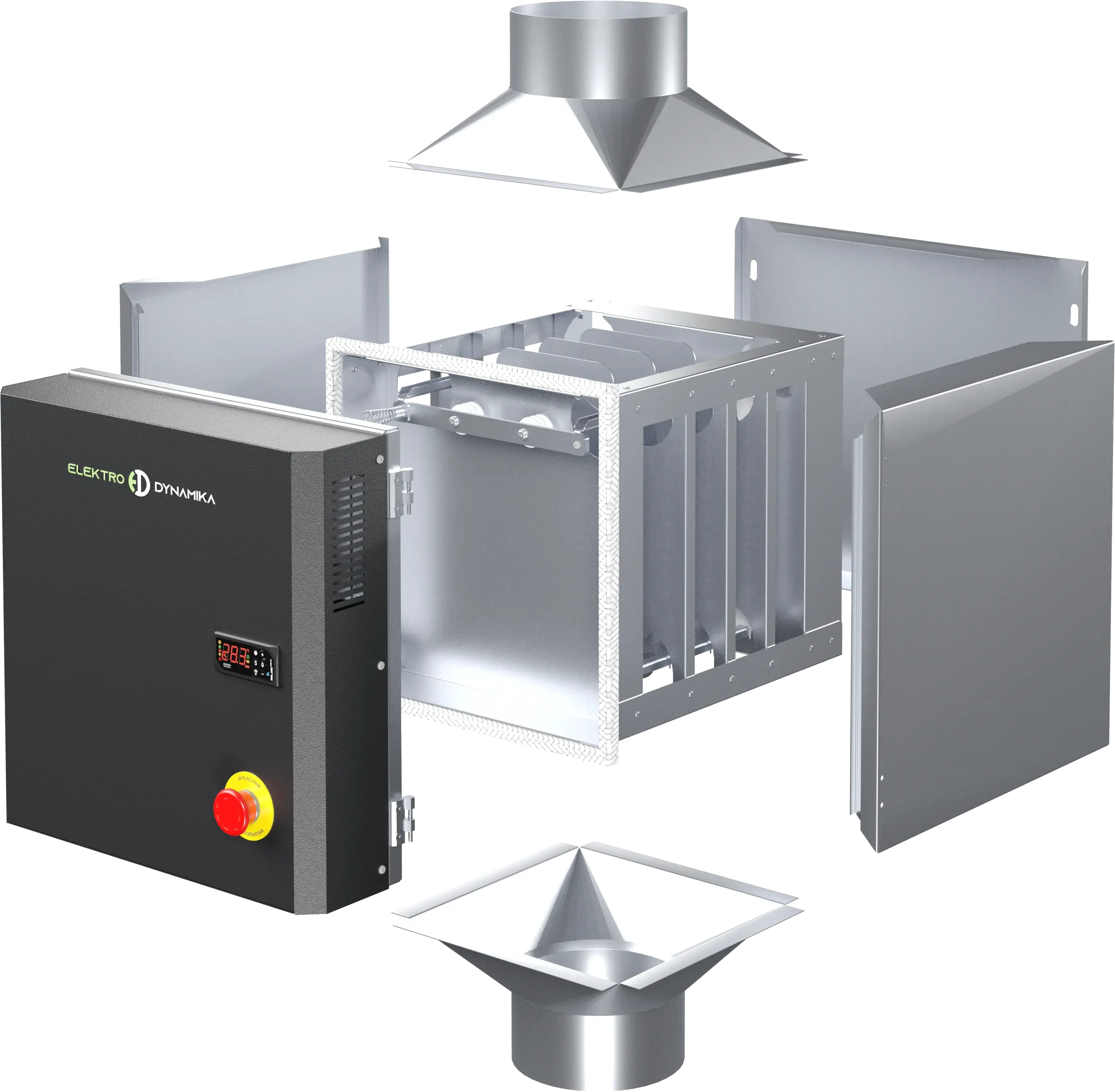

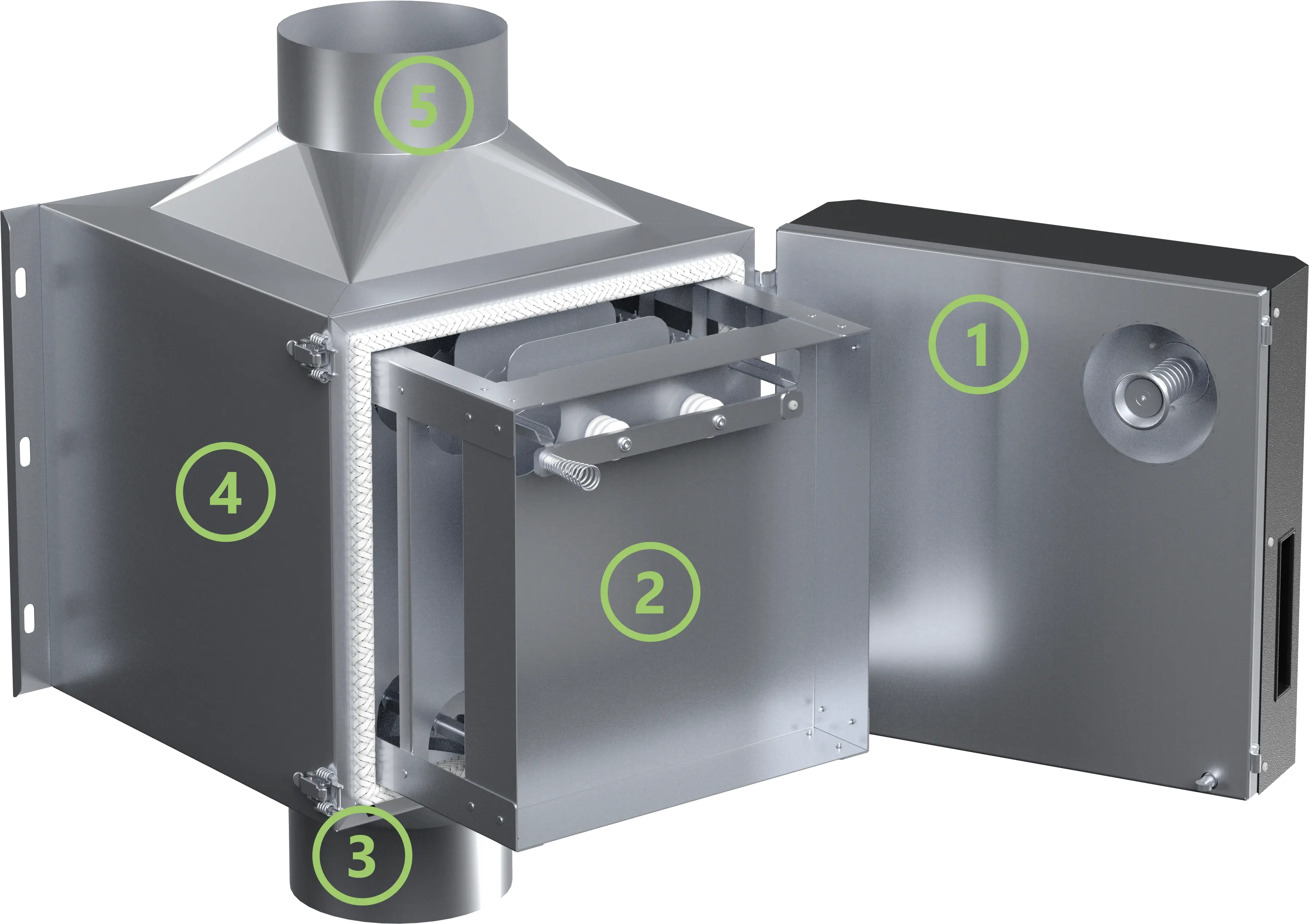

Budowa urządzenia
1. Drzwiczki serwisowe z zintegrowanym układem zasilania HV oraz inteligentnym sterownikiem.
2. Wyjmowany moduł roboczy ESP
3. Króciec wlotowy
4. Obudowa z komorą przepływową
5. Króciec wylotowy
Wysoka skuteczność separacji
W przeciwieństwie do typowych elektrofiltrów rurowych, gdzie powierzchnię osadczą stanowi wewnętrzna ściana rury, w elektrofiltrze Elektrodynamika zastosowano układ wielu płaskich elektrod osadczych w module ESP.
Maksymalna powierzchnia osadzania
Zwielokrotniona powierzchnia osadcza dla tej samej wysokości urządzenia – każda elektroda pracuje po obu stronach, co znacząco zwiększa efektywną powierzchnię zbierania cząstek.
Niezawodność w eksploatacji
Zredukowana liczba elementów konstrukcyjnych oznacza większą stabilność geometryczną, mniejsze ryzyko rozregulowania układu elektrod i powtarzalne parametry pracy w całym cyklu życia urządzenia.

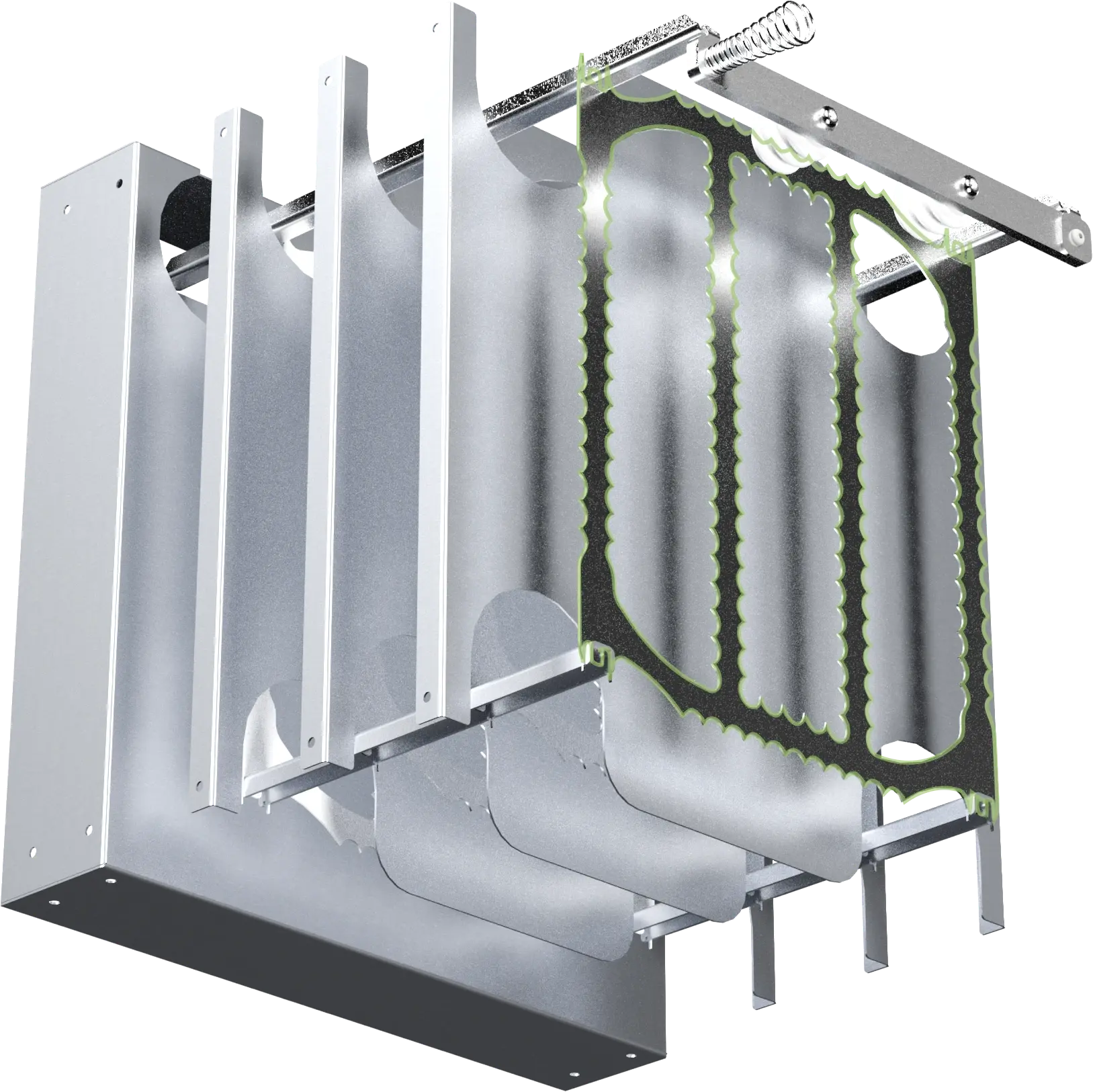

Autorska
geometria
elektrod
intensywna, wielopunktowa jonizacja dzięki geometrii grzebieniowej jednorodne pole elektryczne w całej objętości przepływu spalin wysoka skuteczność separacji, także dla najdrobniejszych frakcji pyłu
zmienność paliwa: pellet drzewny A1 i A2, pellet z roślin energetycznych, miskantus, łuska słonecznika, słoma
dynamiczne zmiany obciążenia kotła
Stabilna praca w warunkach rzeczywistych
Urządzenie zostało zaprojektowane z myślą o rzeczywistej eksploatacji, a nie warunkach testowych.
Zachowuje wysoką skuteczność nawet przy zmiennych i trudnych parametrach pracy instalacji:
niestabilna temperatura spalin

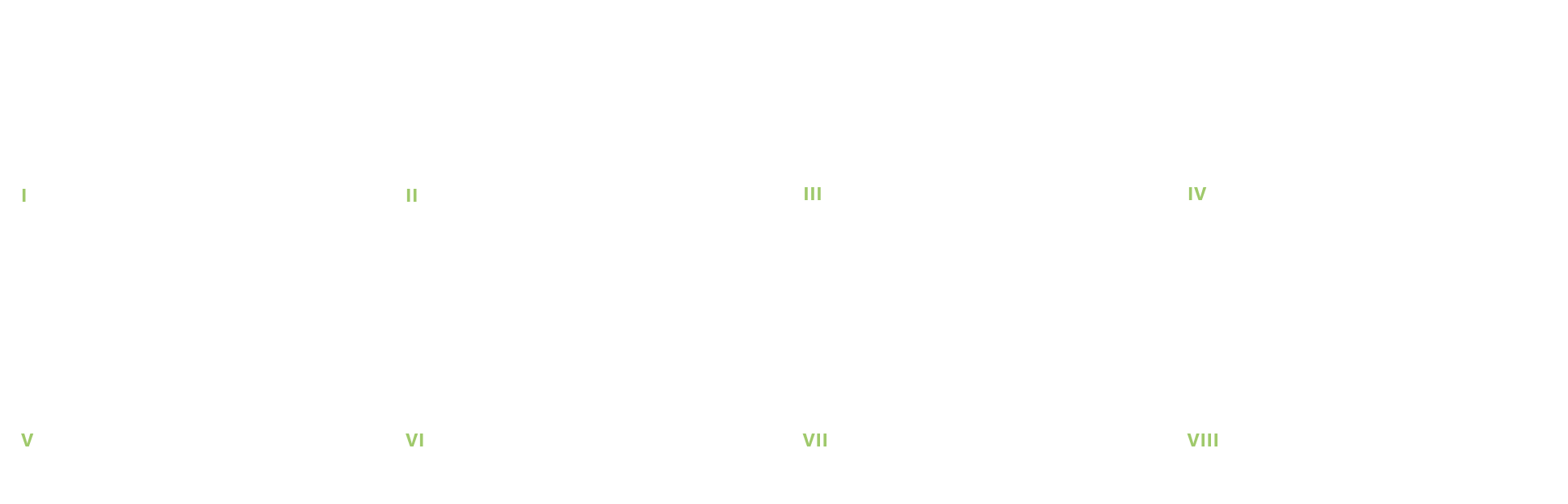

Jedno rozwiązanie
wiele możliwości montażu
Inteligentny sterownik
z wyświetlaczem
Elektrofiltr wyposażony jest w zaawansowany sterownik z wbudowanym wyświetlaczem, zapewniający pełną kontrolę nad pracą urządzenia oraz stały dostęp do kluczowych parametrów eksploatacyjnych. Sterownik nie tylko prezentuje dane, ale aktywnie nadzoruje pracę elektrofiltra, kontrolując parametry napięcia i prądu modułu ESP w celu utrzymania stabilnych warunków pracy i stałej skuteczności filtracji.
Intuicyjny interfejs
Na ekranie prezentowane są najważniejsze informacje:
- aktualny stan urządzenia: praca / alarm / zabrudzenie (konieczność czyszczenia)
- napięcie pracy modułu elektrofiltra (kV)
- komunikaty statusowe i diagnostyczne
Pełna kontrola
- temperatura spalin
- prąd pracy modułu ESP (mA)
- napięcie pracy modułu ESP (kV)
Czytelna obsługa
- prosta obsługa
- za pomocą przycisków (+ / -)
- szybki dostęp do parametrów pracy
- przejrzysty interfejs
Automatyczna informacja o konieczności czyszczenia
Zintegrowany system monitorowania pracy elektrofiltra analizuje jego stan i informuje użytkownika o konieczności wykonania czyszczenia dzięki czemu:
- utrzymywana jest wysoka skuteczność filtracji
- eliminowane jest ryzyko spadku wydajności
- obsługa urządzenia jest intuicyjna i przewidywalna
Komunikacja i integracja systemowa
Sterownik elektrofiltra posiada wbudowaną komunikację Modbus RTU (RS485), co umożliwia:
- integrację z systemami automatyki budynkowej (BMS)
- zdalny monitoring pracy urządzenia
- odczyt parametrów i diagnostykę w systemach nadrzędnych
Zintegrowany czujnik tlenku węgla (CO)
Urządzenie zostało wyposażone w wbudowany czujnik czadu (CO), który na bieżąco monitoruje stężenie tlenku węgla w otoczeniu instalacji.
W przypadku wykrycia podwyższonego poziomu CO:
- generowany jest natychmiastowy alarm na sterowniku oraz sygnał dźwiękowy
- użytkownik otrzymuje czytelną informację o zagrożeniu
- możliwa jest integracja sygnału alarmowego z systemami zewnętrznymi
Systemy ESP dla producentów kotłów na paliwa stałe
Technologia, którą zintegrujemy z KAŻDYM kotłem
Elektrodynamika oferuje pełną integrację elektrofiltrów ESP z kotłami na paliwa stałe – od domowych po komercyjne. Dostarczamy nie tylko moduł, lecz kompletne rozwiązanie OEM, które staje się integralną częścią Twojego urządzenia.
Kompleksowy pakiet wdrożeniowy
- Indywidualny projekt geometrii ESP dopasowany do konkretnej konstrukcji wymiennika kotła.
- Kompletny ekosystem zawierający moduł ESP, zasilacz HV, dedykowaną elektronikę i pełną parametryzację.
- Pełne wsparcie techniczne oraz pomoc w certyfikacji, optymalizacji emisji oraz w testach laboratoryjnych.
- Bezpieczeństwo patentowe z dostępem do technologii z szeroką ochroną na rynku UE (Patent Jednolity).
- Automatyzacja inteligentnych systemów oczyszczania elektrod, gwarantująca stałą skuteczność pracy modułu ESP w czasie
Standardy emisyjne pod kontrolą
Zaostrzające się europejskie normy emisji stawiają producentów kotłów przed koniecznością szybkiej adaptacji technologii. Dzięki integracji naszych systemów ESP Twoje urządzenia zyskują niezbędny zapas emisyjny, co pozwala nie tylko pewnie spełnić nadchodzące wymogi prawne, ale również trwale zabezpieczyć pozycję rynkową produktów. Nasze rozwiązanie, jako integralny element konstrukcji kotła, zapewnia wysoką skuteczność filtracji pyłów drobnych w każdych warunkach eksploatacji, a nie tylko podczas testów laboratoryjnych. Wspieramy producentów na każdym etapie, od projektowania po finalną certyfikację, przekuwając presję regulacyjną w realną przewagę konkurencyjną Twojej marki.
